Systèmes complets

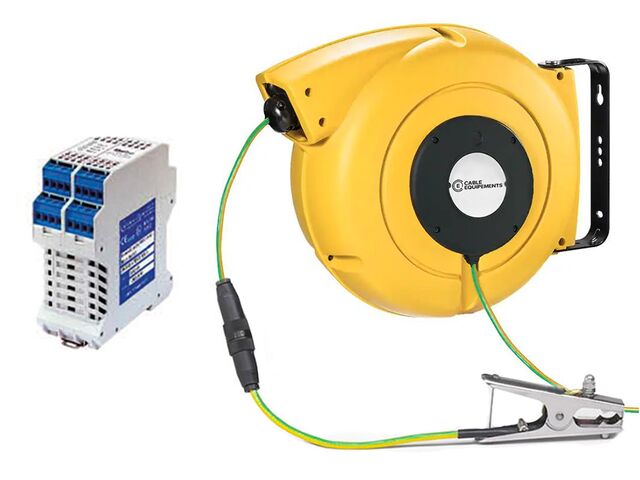

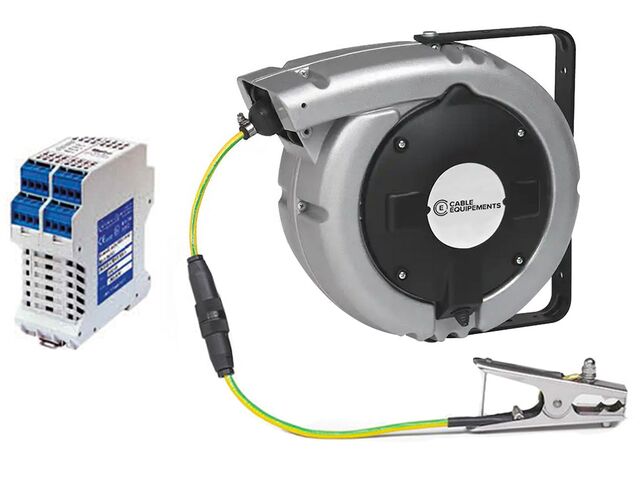

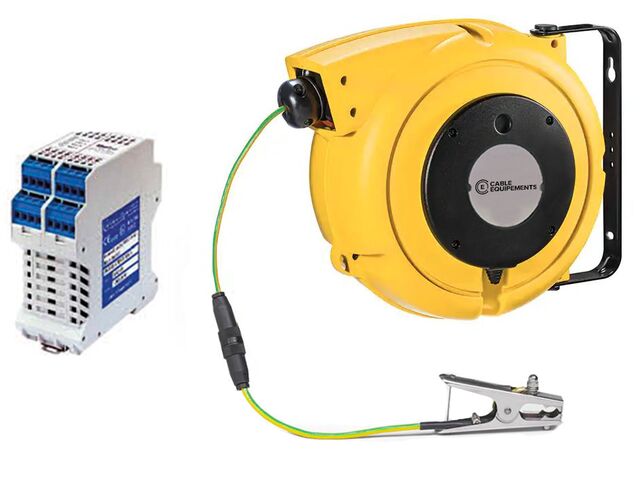

Le système est composé de 4 éléments :
1) l'unité de contrôle de mise à la terre EAD09 (avec l'option boîtier ATEX si elle n'est pas en zone de sécurité).

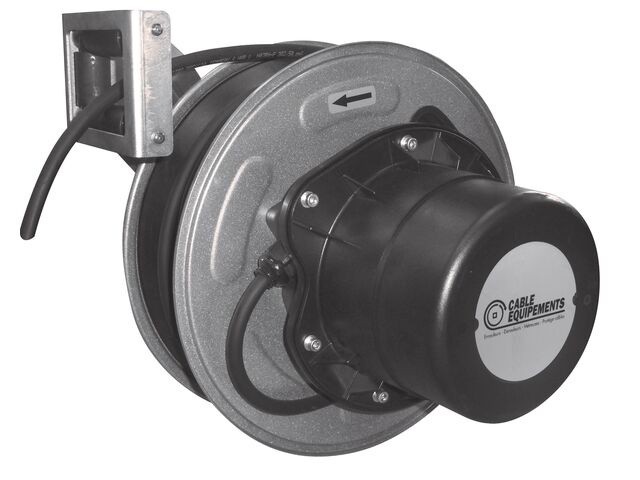

2) l'enrouleur ATEX.
3) le connecteur.
4) la pince ATEX.
Pour l’homologation ATEX le système complet doit être commandé
L’utilisation d’un câble différent de celui fourni initialement invalidera l’homologation ATEX du système.

L’objectif de l’unité de contrôle est d’empêcher le démarrage d’un dispositif (ex pompe) s’il n’a pas été mis à la terre.
L’unité de contrôle est connectée d’une part au dispositif à contrôler et d’autre part à l’enrouleur.

3 modèles d'enrouleurs.

- Enrouleur : en conformité avec la Directive 2014/34/UE - 2014/30/UE, marquage Gas II 2(1)GEx ia [ia Ga] IIB/IIC T6 Gb,
poussières II 2(1)DEx ia [ia Ga] IIIC T85°C Db
- Unité de contrôle : marquage Gas II (1)G [Ex ia Ga] IIB/IIC - II3 (1)G Ex nA nC [ia Ga] IIB/IIC T4 Gc, poussières II (1) [Ex ia Da] IIIC
- Certificat d’examen CE de type BVS 09 ATEX E 156 X

Le certificat ATEX est uniquement valable pour un ensemble composé de l’unité de contrôle + enrouleur + pince

Ici figurent les principales indications pour chaque modèle, certificats et caractéristiques supplémentaires disponibles sur demande. La vérification de la réglementation applicable, ainsi que la responsabilité du choix des produits et de la certification incombent au client.

Ces enrouleurs sont à considérer comme des composants d’une installation électrique globale. Cette installation doit être réalisée par un professionnel qualifié, auquel il incombe de fournir les éléments complémentaires nécessaires à en assurer la conformité.

Les enrouleurs sont équipés d’un ressort pour la récupération du câble, qui fonctionne en permanence. Il faut donc s’assurer que le câble est accompagné durant sa course, au déroulement et à l’enroulement
