Système de génération et de vérification de BSDL

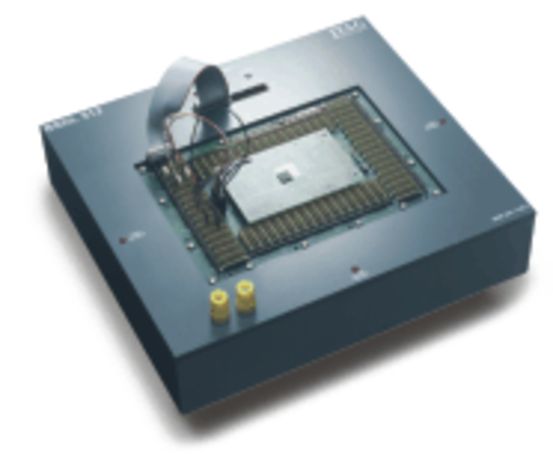

De bons fichiers BSDL sont indispensables à une bonne qualité Si les fichiers BSDL sont incorrects, le test perd sa fiabilité et peut même devenir impraticable. Par conséquent, la précision des fichiers Boundary-Scan Description Language (BSDL) est extrêmement importante dans la préparation d'applications boundary-scan complètes et fiables. Le système de génération et de vérification de BSDL est un précieux outil économique utilisé pour créer les fichiers BDSL pour les circuits intégrés et pour vérifier la compatibilité des fichiers BSDL existants avec la norme boundary-scan IEEE 1149.1. Cet outil est idéalement adapté aux services d'ingénierie des fournisseurs d'IC, aux groupes de conception d'ASIC et aux services d'ingénierie de test. Le matériel du système de génération et de vérification de BSDL supporte les canaux d'E/S fonctionnelles programmables pour accès boundary-scan à l'IC cible. La connexion entre le système BSDL et l'IC cible est réalisée au moyen d'un choix de cartes adaptateur d'IC. Le logiciel extrait automatiquement la structure de registre boundary-scan du circuit intégré pour la vérifier par rapport à sa description dans un fichier BSDL existant ou pour créer un nouveau fichier BSDL s'il n'en existe pas.
