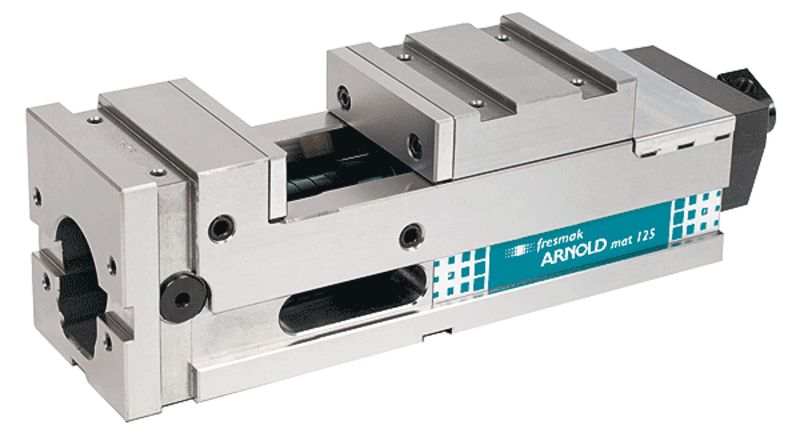

Etaux automatisables à haute pression - ARNOLD MAT oléo-dynamique
Les étaux ARNOLD MAT sont munis d´un système de serrage descendant pour éviter que la pièce serrée se lève. Il s´agit d´une semi-boule installée entre le corps mobile et l´écrou. Lorsque la force de serrage se réalise à travers la broche, elle se décompose en deux, avec un coposant clairement vers le bas.
Possibles positions de travail: appuyés sur la base, sur un côté ou sur la tête en vertical.
Les caractéristiques produits :
-
Aptes pour travailler dans les centres d´usinage verticaux et horizontaux.
-
Rectifiés sur tous leurs côtés avec un parallélisme et une perpendicularité de 0.02 mm.
-
Exactitude de 0.01 mm sur la répétibilité de serrage.
-
Design monobloc.
-
Multiplicateur oléo-dynamique à haute pression et simple effet.
-
Force de serrage réglable et directement proportionnelle à la pression de l´huile d´entrée.
-
Pressions maximales avec une pression d´entrée de 500 bar.
-
Forces de serrage de 2,5/4/5 tonnes selon la taille.
-
Raccord tournant à l´entrée et à la sortie de l´huile.
-
Fenêtres latérales.
