Butée a Bille NSK

A simple et double effet

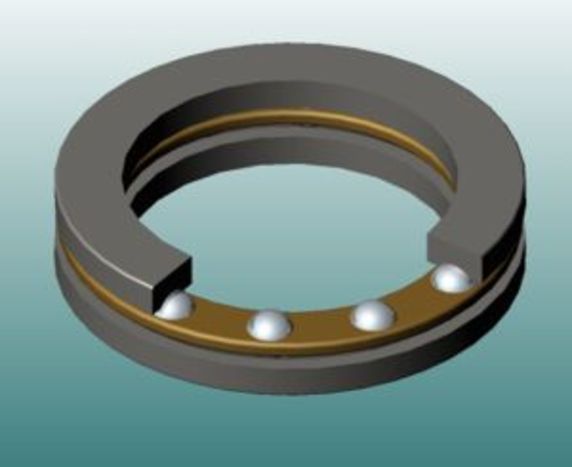

Les butées à billes à simple et double effet ne supportent que des charges axiales. Ces butées sont constituées d'éléments séparables : rondelle-arbre, rondelle-logement plate ou sphérique avec contreplaque, cage à billes.

Aux vitesses élevées, les butées à billes doivent être soumises à une charge axiale minimale afin de compenser les effets de la force centrifuge sur les billes.

Les butées à billes à simple et double effet sont fabriquées principalement dans la précision normale suivant ISO 199. Les classes de tolérance P5 et P4 sont produites sur demande.

Les butées à billes sont équipées de cages en tôle d'acieremboutie ou de cages massives en laiton. Le tableau suivant indique le type de cage standard suivant les dimension des butées.

Les butées à billes à simple ou double effet avec rondelles-logement plates n'acceptent aucun défaut d'alignement. Cellles équipées de rondelles-logements sphériques permettent de compenser de légers défauts d'alignement de l'arbre par rapport au logement.
